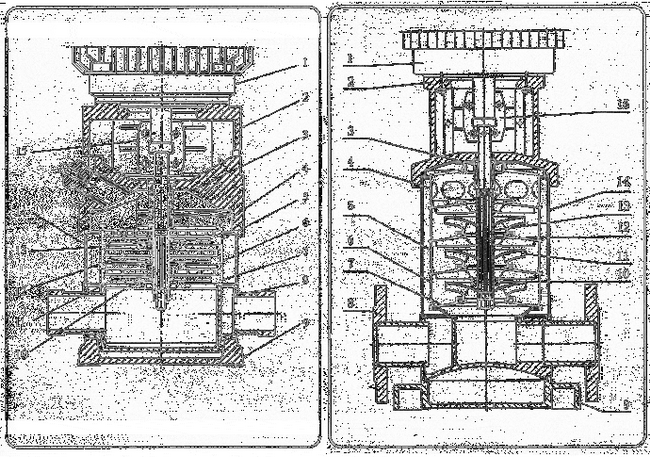

CDLF型輕型不銹鋼立式多級泵結構圖：

序號	名稱	材料	序號	名稱	材料
1	電機		2	泵頭	鑄鐵ASTM25B
3	機械密封		4	出水導葉	不銹鋼AISI304
5	支撐導葉	不銹鋼AISI304	6	導葉	不銹鋼AISI304
7	導流器	不銹鋼AISI304	8	進出水段	不銹鋼AISI304
9	底座	鑄鐵ASTM25B	10	軸承	碳化鎢
11	葉輪	不銹鋼AISI304	12	軸	不銹鋼AISI316
13	葉輪隔套	不銹鋼AISI304	14	耐壓筒	不銹鋼AISI304
15	聯軸器	碳鋼		零部件	氟橡膠、橡膠
